НАЗНАЧЕНИЕ

Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока. Суммарный сварочный ток 400А. Агрегат может использоваться как источник электроэнергии 400В/230В Номинальная выходная мощность генератора 20 кВт.

ОПИСАНИЕ МОДЕЛИ

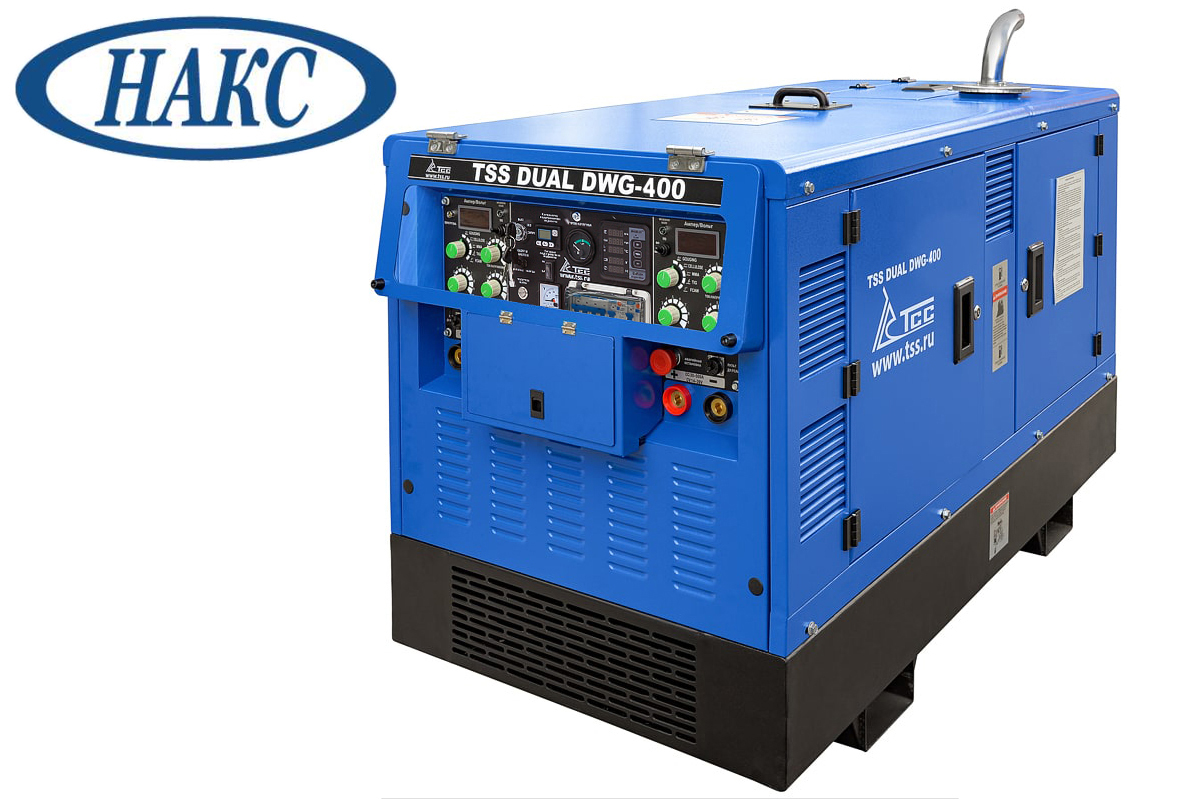

Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.

ПРЕИМУЩЕСТВА

Одновременное питание электропотребителей и сварочный процесс.

Одновременное использование двух постов на разных сварочных токах и режимах.

400А суммарный ток сварки.

20 кВт выходная мощность для питания электропотребителей.

10 часов автономной работы на одном баке, при максимальной мощности.

4 вида сварки и воздушно-дуговая строжка.

Сварка электродами с различным металлургическим типом покрытия.

Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск.

Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях.

Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления.

Все приборы для контороля сварочных процессов и работы двигателя на одной панели управления.

Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги.

ОПИСАНИЕ МОДЕЛИ

• СВАРОЧНЫЕ ПРОЦЕССЫ:

• MMA (ручная дуговая сварка) — оба поста

• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск) — оба поста

• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием) — оба поста

• FCAW (полуавтоматическая сварка порошковой проволокой) — оба поста

• CAG-A (воздушно-дуговая строжка угольным электродом) — оба поста

• СВАРОЧНЫЙ ТОК:

• Диапазон регулировки СС: 30-400А / CV: 14-39V (для FCAW)

• При работе двумя поста одновременно: пост А — 250А (ПВ 60%) + пост В — 250А (ПВ 60%)

• Только пост А — 250А (ПВ 60%) или пост В — 400А (ПВ 60%)

• ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:

• Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В

• Плавная бесступенчатая регулировка тока и напряжения

• Регулируемый горячий старт — оба поста

• Регулируемый форсаж дуги — оба поста

• Функция VRD

• Подогрев масла

• Дистанционная регулировка тока для MMA и TIG сварки — оба поста (два ПДУ в комплекте поставки)

• Предпусковой подогрев двигателя для запуска при отрицательных температурах

• Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты

• Кнопка экстренной остановки

• КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:

• Счетчик моточасов

• Индикатор температуры охлаждающей жидкости

• Индикатор давления масла

• Индикатор заряда батареи

• Показатель уровня топлива

• ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:

• Без сварки — максимальная выходная мощность 22 кВт

• Одновременно со сварочным током 2 х 250А — выходная мощность 5 кВт

• Розетки — AC400В/50,5A, AC230В/ 2х16А

КОМПЛЕКТАЦИЯ

• Кабельный штекер -2 шт.

• Держатель электрода 500-800 А — 1 шт.

• Клемма заземления 500А — 1 шт.

• Штепсельная вилка 1~/230В 16A — 2 шт.

• Штепсельная вилка 3~/400В — 1 шт.

• MMA пульт ДУ для поста В (400А, 30 м) — 1 шт.

• MMA пульт ДУ для поста А (250А, 30 м) — 1 шт.

• Фильтр масляный – 1 шт.

• Фильтр топливный – 1 шт.

• Фильтр воздушный – 1 шт.

• Ремень вентилятора – 1 шт.

ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ

• 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм

• 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м

• 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м

• 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)

• 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная

• 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
